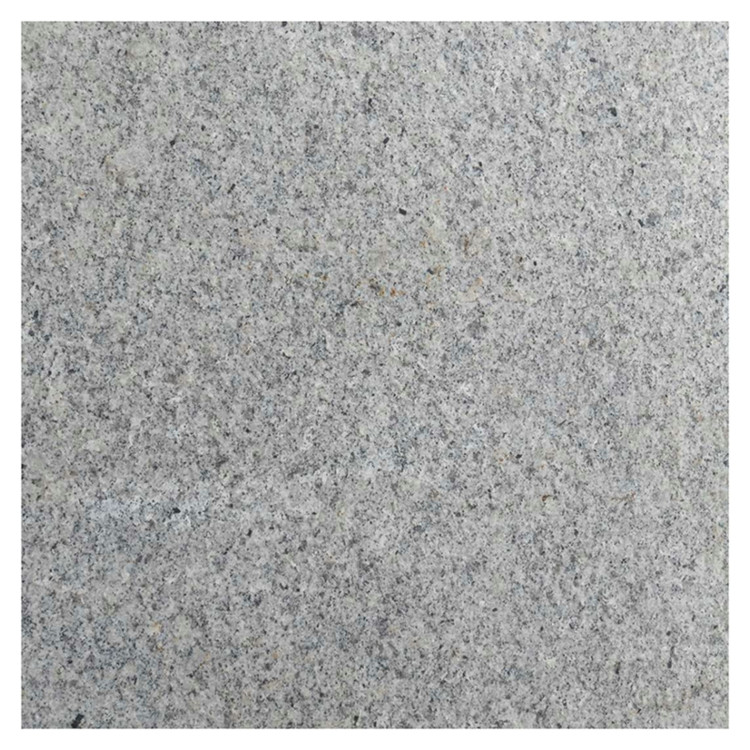

從事石材加工十幾年，經(jīng)手的花崗巖臺(tái)階項(xiàng)目不少。客戶常問(wèn)，火燒板表面做了防滑，臺(tái)階邊沿為什么還要開(kāi)槽和磨邊？直接鋪不行嗎？這里面的門道，直接關(guān)系到使用安全和項(xiàng)目壽命?；◢弾r臺(tái)階石材的火燒板開(kāi)槽磨邊，是一套組合工藝，目的明確：提升防滑等級(jí)、規(guī)范排水路徑、保護(hù)邊角完整、優(yōu)化視覺(jué)線條。

先說(shuō)開(kāi)槽。臺(tái)階踏面的防滑，不能單靠火燒面的粗糙度。特別是雨雪天氣，表面水膜會(huì)大大降低摩擦系數(shù)。在踏面靠近前沿的位置，開(kāi)設(shè)橫向防滑槽是有效做法。槽寬通?？刂圃?-5毫米，深度2-3毫米。這個(gè)數(shù)據(jù)有講究：槽太淺容易迅速被磨平，失去作用；太深則易藏污納垢，清理困難，且可能因應(yīng)力集中導(dǎo)致邊角崩裂。槽間距一般在15-20毫米，每條槽必須貫通踏面全寬，確保排水連貫。開(kāi)槽時(shí)機(jī)應(yīng)在火燒處理之后，采用專用的金剛石鋸片開(kāi)槽機(jī)進(jìn)行，保證槽口筆直、深度均勻。一個(gè)踏面開(kāi)2-3條槽是常見(jiàn)做法，對(duì)于人流量大的公共區(qū)域，可以增至3-5條。開(kāi)槽不僅導(dǎo)流雨水，其形成的微觀溝壑能破壞水膜，提供更可靠的抓地力。

再談磨邊。臺(tái)階的踢腳板（豎面）和踏面的前沿邊角，是極易受到磕碰的部位。出廠時(shí)，這些邊角通常是直角或簡(jiǎn)單倒棱，硬度高但脆性大，一個(gè)重物撞擊就可能崩缺。磨邊工藝，就是對(duì)這兩個(gè)棱邊進(jìn)行圓弧化或斜邊處理。我們通常使用磨邊機(jī)配序列磨頭（如從50目到3000目）進(jìn)行加工。將尖銳的90度角，打磨成R5-R10毫米的圓角，或者做成45度、寬度約10毫米的斜邊。這個(gè)處理有三大好處：一是顯著提高邊角的抗沖擊能力，分散應(yīng)力；二是防止行人尤其是兒童被銳利邊角劃傷；三是經(jīng)過(guò)高目數(shù)磨頭拋光后，邊角呈現(xiàn)光澤，與踏面火燒的質(zhì)樸質(zhì)感形成對(duì)比，提升細(xì)節(jié)美感。磨邊應(yīng)在開(kāi)槽前完成，避免開(kāi)槽后邊角強(qiáng)度減弱，在磨邊時(shí)產(chǎn)生崩邊。

工藝配合與數(shù)據(jù)把控。開(kāi)槽和磨邊不是孤立工序，需要協(xié)同。先完成所有邊角的磨邊處理，再進(jìn)行踏面開(kāi)槽。開(kāi)槽的起點(diǎn)，應(yīng)距離磨邊后的踏面前沿至少保留10毫米的“肩部”。這個(gè)肩部是強(qiáng)度的保障，防止槽體太靠前導(dǎo)致前沿石材在受力時(shí)斷裂。材料損耗也要計(jì)算進(jìn)去。以常見(jiàn)的20毫米厚花崗巖火燒板為例，磨邊和開(kāi)槽造成的材料去除量，應(yīng)在排版下料時(shí)預(yù)留，通常建議寬度方向多加5-10毫米的余量。選用芝麻黑、芝麻灰這類中細(xì)?；◢弾r做臺(tái)階，其礦物結(jié)構(gòu)均勻，開(kāi)槽磨邊后邊緣光潔度高，不易產(chǎn)生毛糙感。對(duì)于像幻彩紅這類晶體顆粒較大的花崗巖，磨邊時(shí)要更仔細(xì)，防止晶體顆粒被整顆拔出形成凹坑。

最后是安裝階段的提醒。加工好的板材，在運(yùn)輸和現(xiàn)場(chǎng)堆放時(shí)必須立放，并用保護(hù)條對(duì)磨邊和開(kāi)槽部位進(jìn)行重點(diǎn)防護(hù)。鋪貼時(shí)，務(wù)必保證每條防滑槽水平貫通，不能因鋪貼誤差導(dǎo)致槽線錯(cuò)位或中斷，影響排水效果。水泥砂漿填充要密實(shí)，特別注意踏面前沿下部支撐，避免出現(xiàn)空鼓，否則在集中荷載下，開(kāi)了槽的踏面前沿部位依然是薄弱點(diǎn)。完工后，可用硬幣或鑰匙邊緣輕刮槽內(nèi)，檢查有無(wú)毛刺或浮渣，簡(jiǎn)單的后期修整能讓效果更完美。

這套工藝會(huì)增加一些加工成本和工時(shí)，但從項(xiàng)目長(zhǎng)期維護(hù)和使用的安全角度看，這些投入是必要的。它解決的不僅是“防滑”一個(gè)點(diǎn)，更是通過(guò)細(xì)節(jié)處理，提升了整個(gè)臺(tái)階結(jié)構(gòu)單元的耐久性和用戶體驗(yàn)?？粗约杭庸ぐ惭b的臺(tái)階經(jīng)歷多年風(fēng)雨依然穩(wěn)固安全，邊角完好，那種踏實(shí)感，是這行里最實(shí)在的收獲。
