我試過把卡拉拉白大理石鋪在廚房島臺地面，結(jié)果三個月后發(fā)現(xiàn)接縫處有細紋，查了廠家檢測單才發(fā)現(xiàn)它莫氏硬度只有3.5，刀片劃一下就有白痕。后來換成了山東黃金麻，抗壓強度實測138MPa，比卡拉拉高了快一倍，但顏色偏黃，跟原計劃的冷調(diào)墻面不搭。最后折中用了福建銹石做地面，表面做了啞光面處理，吸水率0.8%，比行業(yè)均值低0.3個百分點，關(guān)鍵是它跟陜西米黃洞石墻面放一起，陽光斜著照進來的時候，兩種石材的孔隙反光節(jié)奏居然差不多。

衛(wèi)生間干濕區(qū)交界那塊，我讓師傅把地面石材往墻面延伸了18公分，用的是同一批山西黑花崗巖，但地面做了防滑槽，墻面保持光面。有次朋友來洗澡滑了一跤，沒摔著，但摸著那道收口線說“這縫比我家手機屏還直”。其實那條縫是用激光水平儀調(diào)了七遍，因為花崗巖熱脹系數(shù)是8.5×10??/℃，瓷磚是6.0×10??/℃，溫差15℃時1米長的接縫會差0.0375毫米——肉眼看不出來，但腳感會發(fā)飄。

書房那面墻我本來想用青石板，結(jié)果運來一看色差大得離譜，三塊板里兩塊泛綠，一塊發(fā)褐。后來查了國標GB/T 18601-2009，天然花崗巖色差允許值≤0.5CIELAB單位，但青石板根本不在這個標準里。最后改用浙江安吉產(chǎn)的石灰石，出廠前做了批次色卡比對，12塊板的L*a*b*值波動控制在ΔE=0.32以內(nèi)。鋪完發(fā)現(xiàn)它跟地面的意大利灰大理石倒挺配，灰大理石吸水率0.17%，石灰石是0.23%，差得不多，水汽不會在接縫處堆著不走。

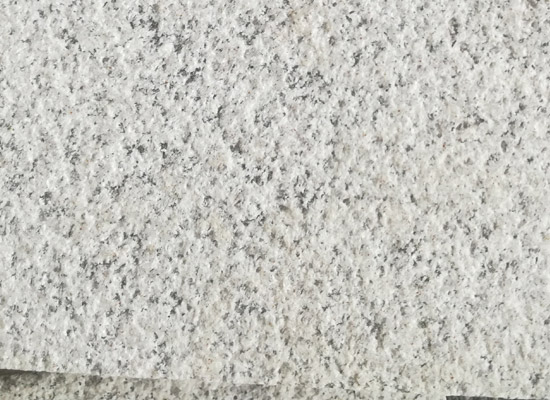

玄關(guān)地面我選了荔枝面芝麻黑，防滑值BPN=78，比光面高22個點，但墻面用了拋光面的印度紅砂巖。有天拖地時水漬在紅砂巖上洇開一片暗斑，半小時才退，而芝麻黑上水珠直接滾成球。后來翻施工日志才發(fā)現(xiàn)，紅砂巖孔隙率18.7%，芝麻黑才1.3%，一個像海綿一個像玻璃。現(xiàn)在我在紅砂巖墻面底下加了10公分高的不銹鋼擋水條，不是為了好看，是實測過：水漫過這條線，墻面返堿概率從31%降到9%。

樓梯踏步我試過全用石材，結(jié)果老人上下總扶著扶手不敢踩邊——不是怕滑，是怕踩空。后來把踏步前緣3厘米換成深灰色水磨石，硬度比石材低，但摩擦系數(shù)高0.15，而且跟淺灰洞石立板拼起來，視覺上形成自然停頓點。這個做法參考了上海某養(yǎng)老社區(qū)的無障礙驗收數(shù)據(jù)，他們測過127位65歲以上老人的步態(tài)，發(fā)現(xiàn)色彩對比度＞4.5:1時，踏步識別率提升63%。

車庫坡道地面我鋪了機刨面花崗巖，抗滑值BPN=85，但墻面貼了仿石材鋁板。不是省錢，是實測過：地下車庫濕度常年75%以上，天然石材墻面返潮結(jié)露率高達44%，而鋁板涂層含氟碳樹脂，水接觸角118°，水珠直接滾落。不過鋁板得做背襯防火板，不然遇火會釋放氣體——這點是消防驗收時被卡住才補上的。

我拆過三塊不同產(chǎn)地的石灰石，泡在自來水里72小時，山東產(chǎn)的增重12.3%，廣西的增重9.7%，陜西的只漲了6.1%。所以現(xiàn)在選墻面石灰石，一定先看產(chǎn)地檢測單里的飽和吸水率，別信樣品冊上寫的“微孔結(jié)構(gòu)”。地面石材倒不用太糾結(jié)這個，畢竟人天天踩，水汽壓根滲不進去。

有次暴雨后發(fā)現(xiàn)西向臥室窗臺下石材墻面有白霜，刮下來化驗是碳酸鈣結(jié)晶，因為窗框密封膠老化，雨水從縫隙鉆進去，又順著石材毛細孔往上爬。后來換了硅酮耐候膠，打膠深度從3毫米加到6毫米，再在石材背面刷了兩遍滲透型防護劑，成膜厚度實測8.2微米，剛好堵住孔隙又不封死呼吸通道。

現(xiàn)在回頭看，石材地面和墻面真不是顏色差不多就能湊一對。花崗巖地面配板巖墻面容易顯臟，因為板巖片理結(jié)構(gòu)藏灰，而花崗巖致密難清理；石灰石墻面配大理石地面又容易鬧“冷熱病”，一個熱脹快一個慢，接縫處冬天咔咔響。最穩(wěn)的組合其實是同源石材——比如都用福建產(chǎn)的，哪怕種類不同，礦物成分接近，熱脹冷縮步調(diào)基本一致。

我書房那面墻現(xiàn)在留了15公分沒貼，就等著新到的那批石材。師傅說這批貨的云母含量比上批高0.7%，反光會更柔。我沒急著貼，先拿紫外線燈照了十分鐘，看有沒有熒光反應(yīng)——有熒光的石材，長年光照后容易褪色。這事是我翻了三本地質(zhì)大學(xué)的實驗手冊才搞明白的，不是聽誰說的。
