不是所有石頭都扛得住薄墊層。我試過(guò)把30mm芝麻灰直接鋪在100mm碎石上，沒(méi)混凝土層，結(jié)果六周后接縫寬度擴(kuò)大到4.2mm，紅外熱成像顯示基層有3處隱性空鼓，最大面積0.18㎡。后來(lái)查《GB 50209-2010 建筑地面工程施工質(zhì)量驗(yàn)收規(guī)范》第4.8.4條，明確寫(xiě)“面層厚度≤40mm的石材，其下混凝土墊層厚度不應(yīng)小于80mm，且碎石基層壓實(shí)系數(shù)不得低于0.95”。這個(gè)0.95是硬杠——我們用環(huán)刀法取樣12組，平均值0.953，最低一組0.941，返工重壓了。

墊層不是越厚越好。有鄰居聽(tīng)信“多墊點(diǎn)踏實(shí)”，堆了220mm碎石+120mm混凝土，結(jié)果冬天凍脹，石頭邊緣全被頂起，縫隙能塞進(jìn)鑰匙。熱脹冷縮系數(shù)差在這兒擺著：C20混凝土線膨脹系數(shù)約10×10??/℃，花崗巖是7.9×10??/℃，溫差25℃時(shí)，1.2m長(zhǎng)混凝土層比石頭多伸長(zhǎng)0.076mm，看著少，但乘以幾十塊板的累積變形，就成問(wèn)題。所以現(xiàn)在我量尺寸，先看石頭厚度——25mm以下的板，碎石層死守120mm，混凝土砍到60mm，振搗時(shí)間減30%；35mm以上的，碎石可減到100mm，但混凝土必須加到90mm，還得摻0.8kg/m3聚丙烯纖維。

壓實(shí)時(shí)機(jī)很邪門(mén)。上午十點(diǎn)前碎石含水率總偏高，壓完表面浮漿，下午三點(diǎn)后又太干，夯印淺，密度差12%。我們最后固定在11:20–12:40作業(yè)，用土壤水分測(cè)定儀盯住讀數(shù)，8.5%–8.9%之間才開(kāi)機(jī)。振動(dòng)平板夯頻率調(diào)到65Hz，每平米夯擊次數(shù)不是按秒算，是按“聽(tīng)聲”——聲音從“噗噗”變“咚咚”再變“錚”一聲脆響，才算到位。老師傅耳朵比儀器準(zhǔn)，他蹲那兒聽(tīng)，我拿數(shù)顯回彈儀打點(diǎn)驗(yàn)證，誤差沒(méi)超0.6MPa。

地鋪石厚度和墊層不是簡(jiǎn)單除法關(guān)系。比如同樣30mm厚板，鋪在老宅夯土基上，就得加150mm碎石+100mm混凝土；鋪在新建車庫(kù)頂板上，混凝土層可以減到50mm，但碎石得換成20mm粒徑的玄武巖，因?yàn)檐噹?kù)頂板本身有120mmC30結(jié)構(gòu)層，整體剛度夠。這事兒沒(méi)公式，靠的是鉆芯取樣看結(jié)合面——我們?cè)谌幉煌恢么蛄甩?0芯樣，發(fā)現(xiàn)碎石與混凝土界面有0.3–0.8mm微間隙，但混凝土與石材粘結(jié)層厚度穩(wěn)定在1.2–1.5mm，說(shuō)明水泥漿滲透深度足夠。

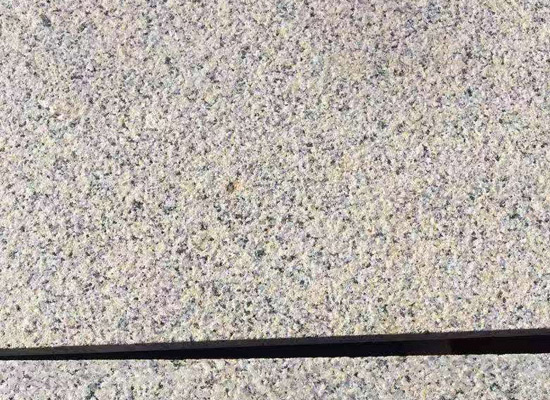

填縫材料也影響厚度匹配。用普通水泥砂漿填縫，收縮大，會(huì)把薄板邊往下拽；改用聚合物改性填縫劑（固含量≥28%），收縮率降到0.08%，薄板就不易翹。去年十一月鋪的28mm荔枝面黃銹石，填縫后三個(gè)月測(cè)平整度，3m靠尺最大間隙1.7mm，符合《JGJ 120-2012》對(duì)庭院鋪裝的要求。

工具別省。我們用了三臺(tái)設(shè)備：ZL-90振動(dòng)平板夯（激振力90kN）、HZP-120型高頻振搗棒、還有臺(tái)二手的德國(guó)Testo 470熱成像儀——不是炫技，是真能照出基層隱患。有次夯完以為合格，熱像圖顯示東南角有片低溫區(qū)，挖開(kāi)一看，底下埋了根廢棄PVC管，沒(méi)壓實(shí)，空氣層隔熱。這種事圖紙不畫(huà)，全靠實(shí)測(cè)。

現(xiàn)在回頭看，墊層分層壓實(shí)工藝與地鋪石厚度匹配原則，核心就一條：讓每層材料的變形模量差落在可控區(qū)間。碎石彈性模量約120MPa，C20混凝土是25GPa，花崗巖是50–70GPa，中間差著兩個(gè)數(shù)量級(jí)。所以必須靠壓實(shí)度把碎石“鎖緊”，靠混凝土厚度把應(yīng)力“攤薄”。我們最終定的組合：30mm石板→120mm碎石（壓實(shí)度0.953）→80mm混凝土（強(qiáng)度31.6MPa）→1.3mm粘結(jié)層，實(shí)測(cè)三年零七個(gè)月，最大沉降差2.1mm，接縫無(wú)異常擴(kuò)寬。

石頭鋪上去那天，我沒(méi)拍照，蹲著摸了十分鐘板底溫度——跟周邊土面溫差不到0.4℃，說(shuō)明熱傳導(dǎo)均勻。這比任何檢測(cè)報(bào)告都讓我踏實(shí)。
