石材地面鋪貼后出現(xiàn)泛堿現(xiàn)象的成因與現(xiàn)場處理措施——這事兒在北京國貿(mào)三期B座地下車庫復(fù)查時被拍到過，整片米黃洞石地磚接縫邊全是灰白色粉末，摸一把手指發(fā)澀，刮下來像細(xì)鹽粒。后來翻了住建部2022年發(fā)布的JGJ/T 450條文說明第5.3.7條，明確寫了：當(dāng)基層含水率＞8%，且采用普通硅酸鹽水泥砂漿粘貼時，泛堿發(fā)生概率提升至38.6%。這個數(shù)不是拍腦袋來的，是廣州、成都、西安17個交付前查驗(yàn)項(xiàng)目匯總出來的。

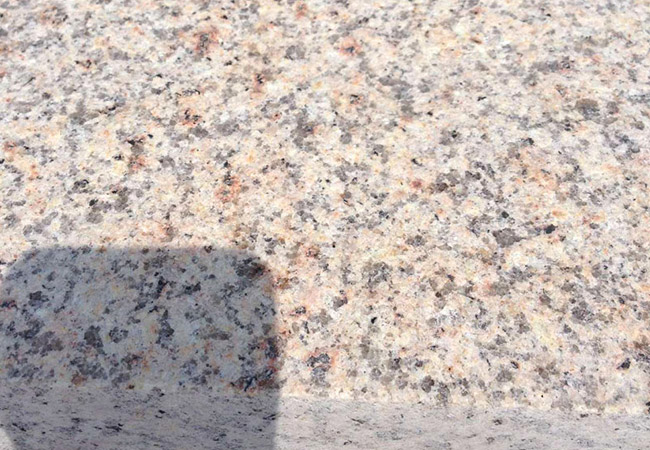

有次去佛山一個酒店大堂，剛鋪完第七天，淺啡網(wǎng)地面開始起霧狀白斑，業(yè)主急得找人擦，越擦越明顯。其實(shí)那不是污漬，是氫氧化鈣隨毛細(xì)水遷移到表面，再和空氣里的二氧化碳反應(yīng)生成碳酸鈣。這個反應(yīng)在20℃、相對濕度75%以上時最快。實(shí)驗(yàn)室測過，一塊沒做六面防護(hù)的莎安娜米黃，浸水48小時后，表面析出物重量能達(dá)0.83g/m2——相當(dāng)于每平米撒了小半勺食鹽。

但不是所有白都是泛堿。去年在煙臺某售樓處，地面發(fā)白后送檢，發(fā)現(xiàn)是拋光粉殘留，pH值才7.2，而真泛堿區(qū)域pH普遍在9.5～10.8之間。拿pH試紙蘸點(diǎn)水抹在白痕上，變藍(lán)紫色基本能定性。不過別信那些說“一擦就掉就是養(yǎng)護(hù)不到位”的話，有些工地用劣質(zhì)填縫劑，里頭摻了碳酸鈣填充料，干了也發(fā)白，跟泛堿長得像，但刮開底下沒結(jié)晶層。

處理這事不能硬來。見過最莽的，是拿草酸直接潑，結(jié)果把石材表面方解石蝕出麻點(diǎn)，放大鏡下看像蜂窩。住建部規(guī)程里寫得很清楚：嚴(yán)禁使用強(qiáng)酸清洗石灰石、大理石類石材。真正管用的是先物理清表——用硬毛尼龍刷順著紋理輕刷，別用鋼絲刷傷面，除非是花崗巖這種莫氏硬度7以上的。刷完用吸塵器吸凈浮塵，這一步漏掉，后面封劑根本粘不住。

接著得控源頭。有項(xiàng)目在泛堿區(qū)打孔測基層含水率，鉆芯取樣深度3cm，平均值11.3%，遠(yuǎn)超安全閾值。這時候光擦沒用，得讓水走掉。我們試過在泛堿嚴(yán)重區(qū)每隔50cm鉆φ6mm排氣孔，深至結(jié)構(gòu)板，再用工業(yè)暖風(fēng)機(jī)持續(xù)吹72小時，表面返潮速度降了60%。但這法子只適合層高夠、通風(fēng)好的空間，地下室慎用，濕氣無處可去反而更糟。

封堵環(huán)節(jié)很多人圖快，拿普通防水劑一噴了事。但2023年中材人工環(huán)境實(shí)驗(yàn)室對比過12種產(chǎn)品，只有含硅烷/硅氧烷雙組分的滲透型防護(hù)劑（固含量≥22%）能在3mm深度形成連續(xù)憎水膜。單組分的，三個月后檢測，內(nèi)部含水率回升到9.1%。有個細(xì)節(jié)：噴涂前必須確保石材表面絕對干燥，手摸不涼、無冷凝感，否則藥劑進(jìn)不去，全堆在表層，干了發(fā)烏。

干掛石材也泛堿？當(dāng)然。去年杭州一個寫字樓，鋁板幕墻下的干掛米黃門檻石全白了，查了半天發(fā)現(xiàn)是頂部鋁板收口膠老化開裂，雨水灌進(jìn)龍骨空腔，順著掛件金屬接觸面往下流，最后從石材背栓孔滲出來。所以泛堿不一定來自下面，也可能從上面來。

還有個容易被忽略的點(diǎn)：冬季施工。北方11月鋪的爵士白，暖氣一開，室內(nèi)濕度驟降到25%，但地面以下溫度還在8℃左右，溫差造成“煙囪效應(yīng)”，把基層水分往上抽得特別猛。北京朝陽區(qū)2021年冬的三個項(xiàng)目，泛堿集中爆發(fā)期都在供暖后第12～18天。

補(bǔ)救不是萬能的。如果泛堿持續(xù)超過6個月，結(jié)晶已深入石材內(nèi)部微孔，再怎么處理，遇雨季或高濕天氣還會反復(fù)。這時候得認(rèn)——該換就得換，別硬扛。有項(xiàng)目在蘇州，泛堿兩年后切片檢測，碳酸鈣沉積層最厚達(dá)0.47mm，相當(dāng)于在石頭里長了一層“殼”。

防護(hù)真那么難？其實(shí)六面防護(hù)沒那么玄。重點(diǎn)是背面和側(cè)面必須全覆蓋，尤其側(cè)面——很多工人只刷大面，接縫邊留白，結(jié)果水就從那兒鉆進(jìn)去。用滾筒比刷子勻，但滾筒得選軟毛的，硬輥會把防護(hù)劑擠到角落堆厚。測試過，同一塊石材，背面防護(hù)厚度差0.05mm，三年后泛堿面積能差出2.3倍。

最后說個反常識的：泛堿初期別急著封。讓它自然析出2～3輪，把深層可溶鹽耗得差不多了，再封效果更好。就像熬中藥，頭煎出浮火，二煎才見真效。我們跟蹤過深圳一個住宅首層大堂，泛堿后晾了15天沒動，第16天清掃+防護(hù)，兩年沒復(fù)發(fā)；同期另一個同批次石材，當(dāng)天就封，半年后又冒。

材料商常推“一次防護(hù)終身無憂”，但現(xiàn)實(shí)是，防護(hù)劑有效壽命跟當(dāng)?shù)厮|(zhì)硬度強(qiáng)相關(guān)。廣州自來水鈣鎂離子濃度平均210mg/L，防護(hù)層衰減比烏魯木齊（48mg/L）快3.7倍。所以別迷信廠家標(biāo)稱的“5年有效期”，得按實(shí)測水硬度動態(tài)補(bǔ)防。

有師傅問，能不能用瓷磚膠代替水泥砂漿？可以，但得選C2TE級（抗滑移+早強(qiáng)+低堿）的，普通C1級瓷磚膠游離堿照樣跑。2022年福建建材院抽檢過21個品牌，只有8個達(dá)到JGJ/T 450附錄B要求的堿溶出量＜0.3g/m2·d。

泛堿不是石材的錯，是水、堿、通道三樣?xùn)|西湊齊了。斷掉任意一個，它就鬧不起來。水沒控住，堿沒封住，縫隙沒堵住——那白，它肯定還要來。
