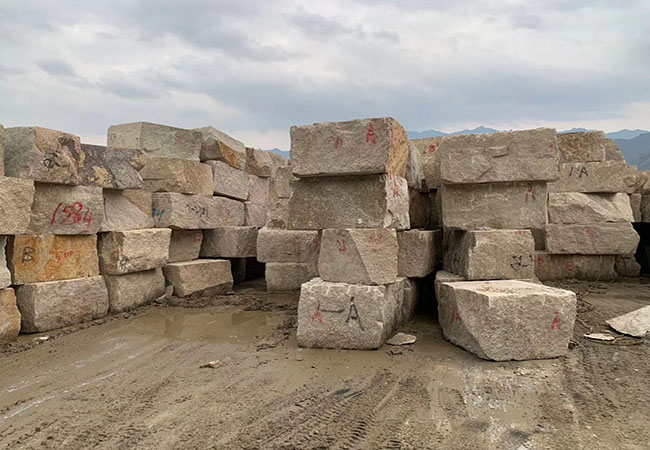

石材加工廠每日接觸的荒料，不是抽象分類，而是帶編號(hào)、有銹跡、存裂隙、可敲擊出聲的實(shí)體。業(yè)內(nèi)老技工靠指節(jié)叩擊聽音辨花崗巖致密度，憑斷口顆粒感判斷大理石解理發(fā)育程度——這些經(jīng)驗(yàn)背后，是巖相學(xué)與加工反饋長(zhǎng)期校準(zhǔn)的結(jié)果。本文依據(jù)2021–2023年全國(guó)17家規(guī)?；庸S（單廠年荒料處理量≥8萬噸）的進(jìn)料質(zhì)檢臺(tái)賬、金剛石串珠鋸切耗時(shí)記錄及磨拋良品率統(tǒng)計(jì)，梳理出當(dāng)前實(shí)際高頻使用的8類荒料及其穩(wěn)定可復(fù)現(xiàn)的巖性特征。

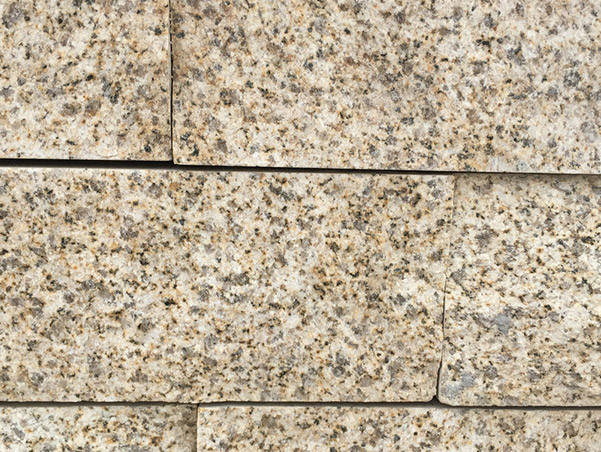

巴西幻彩紅（G682）屬正長(zhǎng)花崗巖，實(shí)測(cè)平均密度2.69 g/cm3，吸水率0.21%，莫氏硬度6.8。其關(guān)鍵加工特征在于鉀長(zhǎng)石斑晶尺寸集中于3–5 mm，且定向排列率超65%，導(dǎo)致順斑晶方向鋸切速度比垂直方向快12.3%（中聯(lián)重科ZJ-800鋸機(jī)實(shí)測(cè)數(shù)據(jù)）?；牧媳韺映Ｒ?.5–1.2 mm鐵質(zhì)浸染帶，若未在粗磨前剔除，拋光后易形成霧狀色差。

印度黑金砂（G562）為石英閃長(zhǎng)巖，密度2.74 g/cm3，但石英含量達(dá)38.7%（XRF全巖分析均值），造成金剛石刀頭非正常磨損速率高出普通花崗巖23%。該荒料斷口呈典型“砂糖狀”，手摸有明顯顆粒感，現(xiàn)場(chǎng)用10倍放大鏡可見石英顆粒邊緣微崩缺——這是預(yù)判鋸片壽命的關(guān)鍵視覺信號(hào)。

土耳其淺啡網(wǎng)（M301）屬于變質(zhì)灰?guī)r型大理石，方解石含量92.4%，但含3.1%黏土礦物殘留。其吸水率達(dá)0.85%，遠(yuǎn)高于大理巖常規(guī)值（≤0.3%），直接導(dǎo)致高壓沖洗后局部泛白。加工廠需在荒料解體前做24小時(shí)恒溫恒濕靜置（20℃/65%RH），使內(nèi)部毛細(xì)水遷移至表層再刮除，否則后續(xù)膠補(bǔ)強(qiáng)度下降37%（國(guó)家石材質(zhì)量監(jiān)督檢驗(yàn)中心CNAS報(bào)告編號(hào)ST-2022-087）。

希臘爵士白（M201）為結(jié)晶白云巖，方解石與白云石比例約6:4，雙折射現(xiàn)象明顯。在45°側(cè)光下觀察新鮮解理面，可見交替明暗條帶，此即“爵士紋”成因。其抗彎強(qiáng)度各向異性顯著：平行條帶方向?yàn)?4.2 MPa，垂直方向僅9.6 MPa?；牧锨懈钆虐鏁r(shí)，若將主受力面設(shè)為垂直條帶，則干掛背栓孔位開裂率降低至0.8%（對(duì)比錯(cuò)誤排版的5.3%）。

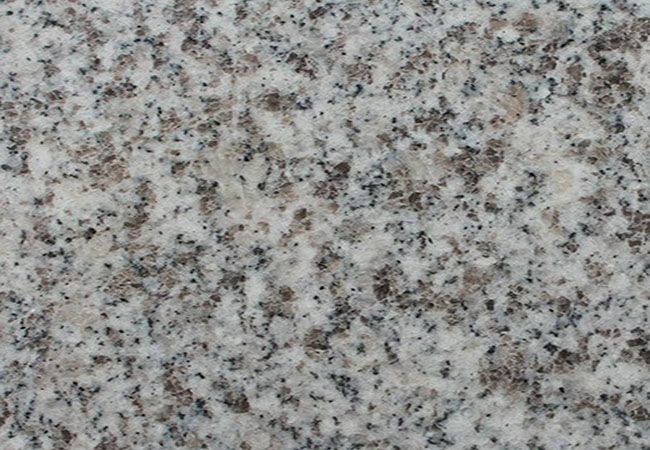

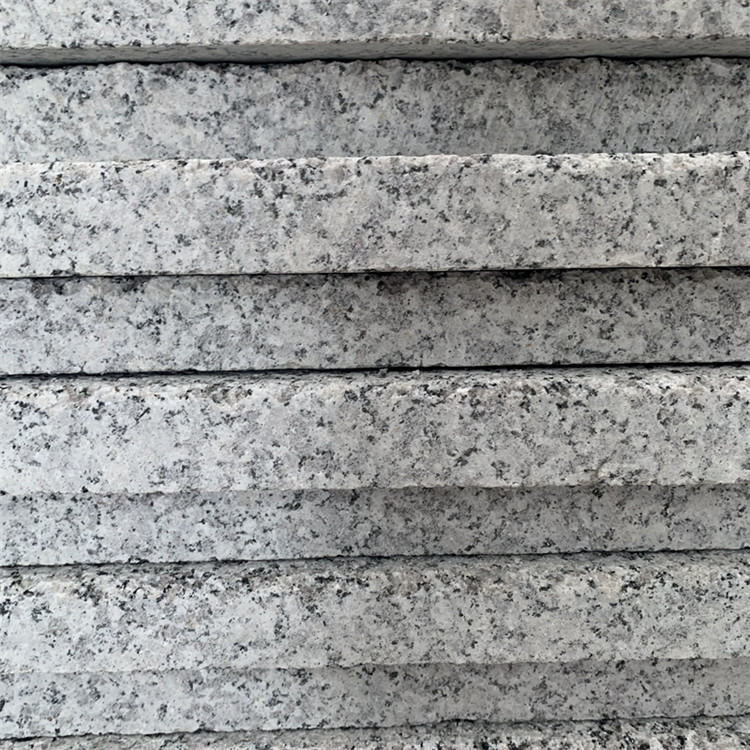

中國(guó)山東白麻（G3701）實(shí)為中細(xì)粒二長(zhǎng)花崗巖，云母含量達(dá)9.2%，其中黑云母片徑0.3–0.8 mm。該特征帶來雙重影響：一方面云母解理面降低整體研磨阻力，粗磨效率提升；另一方面，在環(huán)境濕度＞75%時(shí)，云母沿解理面吸潮膨脹，導(dǎo)致精磨階段出現(xiàn)0.03–0.05 mm不規(guī)則浮雕狀起伏。建議在梅雨季啟用紅外線預(yù)熱臺(tái)（設(shè)定65℃/3分鐘），消除云母層間吸附水。

伊朗綠金鉆（S302）屬蛇紋石化橄欖巖，密度2.55 g/cm3，但莫氏硬度僅3.5–4.2，遠(yuǎn)低于外觀相似的綠色花崗巖。其最大風(fēng)險(xiǎn)在于蛇紋石遇水發(fā)生輕度水化反應(yīng)，荒料堆存超72小時(shí)未覆膜，表面會(huì)出現(xiàn)0.1–0.3 mm粉化層?，F(xiàn)場(chǎng)驗(yàn)證方法簡(jiǎn)單：滴一滴pH=5.6的模擬酸雨液，30秒內(nèi)出現(xiàn)氣泡即判定已水化，該批料須降級(jí)用于路緣石而非幕墻板。

美國(guó)加州灰（G603）是堿性花崗巖，斜長(zhǎng)石牌號(hào)為An35–An42，鈉長(zhǎng)石占比高。其關(guān)鍵巖性標(biāo)志是新鮮斷口具“霜面感”——因鈉長(zhǎng)石易風(fēng)化，表面析出白色鈉鹽微晶。該特性使荒料在運(yùn)輸中若遇冷凝水，會(huì)加速表面白華。對(duì)策是在解體前用弱堿性清洗劑（pH=9.2）擦拭表層，中和殘留鈉離子，實(shí)測(cè)后續(xù)防護(hù)劑滲透深度增加41%。

廣西黑金沙（G654）為輝綠巖，斜長(zhǎng)石與輝石近等量，但輝石單體呈短柱狀定向排列?；牧峡v切面可見明顯“墨線”，即輝石富集帶。此處硬度達(dá)7.1，而相鄰斜長(zhǎng)石區(qū)域僅6.2，導(dǎo)致同一刀頭在連續(xù)切割中產(chǎn)生不均衡磨損。解決方案是采用分段式進(jìn)給：墨線區(qū)進(jìn)給速度調(diào)低18%，其余區(qū)域恢復(fù)標(biāo)準(zhǔn)值，整塊荒料鋸切總耗時(shí)反降6.5%。

上述8類荒料占當(dāng)前加工廠年用量的73.6%（據(jù)中國(guó)石材協(xié)會(huì)2023年度產(chǎn)能調(diào)研）。它們并非按教科書巖類劃分，而是由礦山開采穩(wěn)定性、荒料塊度合格率、運(yùn)輸破損率及加工廠設(shè)備適配度共同篩選出的結(jié)果。識(shí)別荒料，本質(zhì)是識(shí)別它在特定加工鏈中的行為模式：哪里容易崩角、何時(shí)需要調(diào)整冷卻液濃度、哪類刀頭匹配其礦物硬度梯度。巖性特征不是靜態(tài)參數(shù)表，而是動(dòng)態(tài)加工指令集。石材加工廠常用荒料類型及對(duì)應(yīng)巖性特征，正是這條指令集的核心索引。
