我們廠切了八年石材，光是給北京國貿(mào)三期配過三批花崗巖板，去年有家甲方打電話來問：怎么西立面第二層的米黃洞石接縫發(fā)白還掉渣？我讓技術(shù)員帶卡尺和紫外燈去現(xiàn)場——膠體表面粉化深度0.8mm，底下已經(jīng)長霉斑。這事兒跟密封處理直接掛鉤，不是石頭不行，是縫沒封明白。

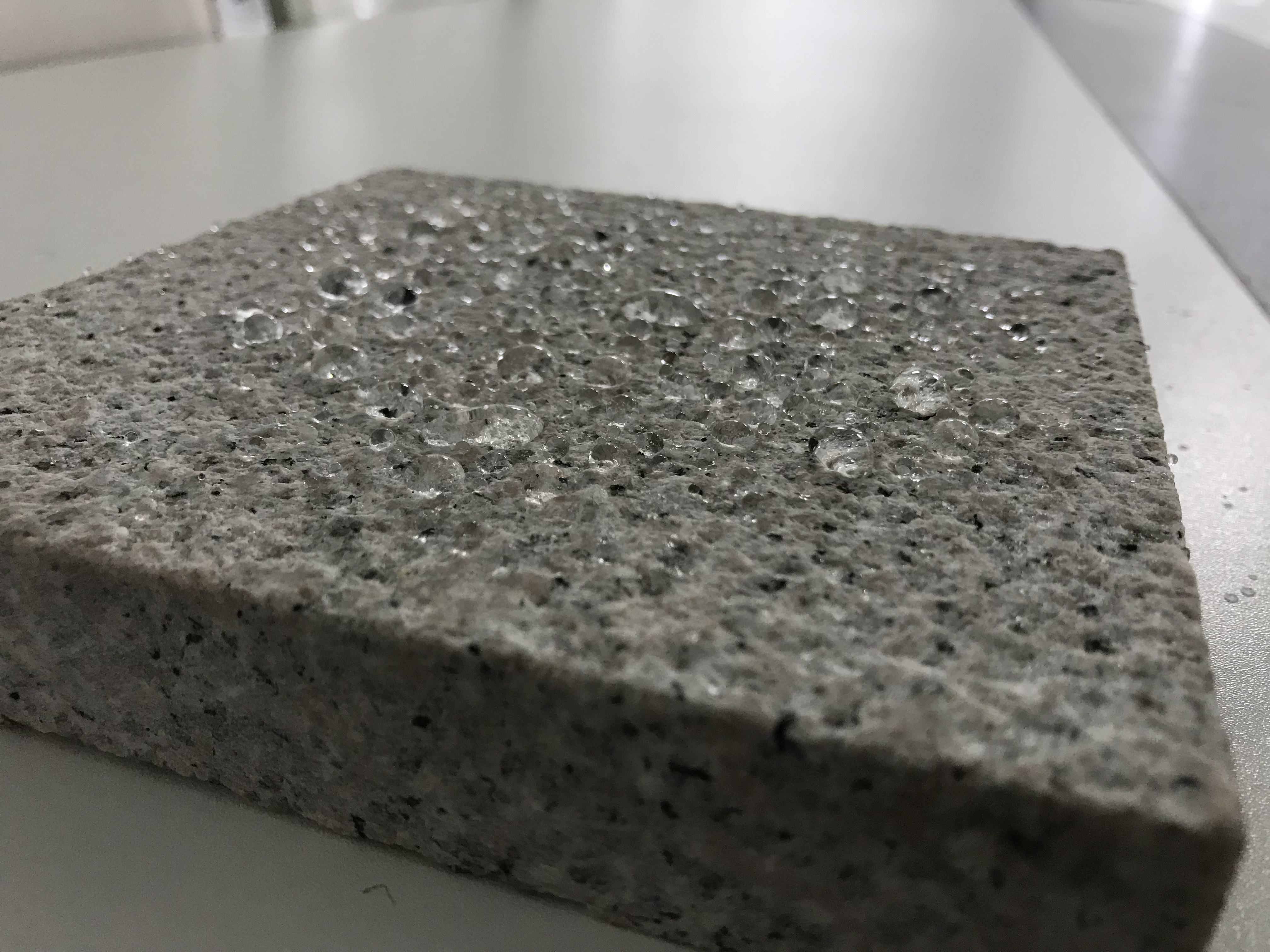

干掛石材用的膠，市面上常見三種：硅酮、聚硫、聚氨酯。我們自己做過加速老化測試：60℃+紫外線連續(xù)照射1200小時，國產(chǎn)某品牌硅酮膠拉伸強度剩41%，進口同級剩79%。但重點不在“進口好”，而在“用對地方”。比如砂巖板吸水率超8%，你非用低模量硅酮膠，水汽進得去出不來，半年就起泡。我們廠現(xiàn)在出廠前會隨機抽5塊板做背栓孔位氣密性滴水試驗，漏的當場返工。

接縫寬度這事，圖紙寫20mm，現(xiàn)場常被改成12mm。省膠？省出來的錢夠換兩塊銹板。去年山東一個項目，鋁托板熱脹冷縮系數(shù)是石材的3.2倍，縫窄了，夏天一膨脹，膠體內(nèi)部撕裂——顯微鏡下看，裂紋從膠石界面往里走1.3mm，肉眼根本看不見，但雨水順著這條縫鉆進去，三個月后板背銹蝕穿孔。我們廠現(xiàn)在給客戶附一張《膠縫寬度建議速查表》，按石材種類、朝向、當?shù)啬隃夭盍辛?2組數(shù)值，連青島海邊和呼和浩特內(nèi)陸都分開標了。

清洗劑也坑人。有工地拿含氫氟酸的“快潔劑”擦膠縫，擦完表面光亮，實際把硅酮膠表層硅氧烷鍵全打斷了。我們送檢過三組樣品，HF接觸10秒后，膠體邵氏硬度下降22%，粘結(jié)力掉得更狠——從1.8MPa掉到0.6MPa?，F(xiàn)在廠里培訓(xùn)安裝隊，第一課就是教他們認清洗劑成分表，看到“HF”“氟化物”直接停手。

膠體顏色匹配這事，很多人當 cosmetic 問題。錯。深色膠在陽光直射下表面溫度比淺色高15℃以上，熱老化速率翻倍。我們測過濟南某酒店東立面，同樣位置，黑色膠縫五年后粉化面積是灰色膠的2.7倍?，F(xiàn)在出廠時每批膠都配色卡，不是按Pantone號，是按實測太陽輻射衰減曲線分的檔。

打膠厚度也有玄機。規(guī)范說6mm，可我們發(fā)現(xiàn)，當膠厚＜4.5mm時，風(fēng)壓反復(fù)作用下，膠體內(nèi)部剪切應(yīng)力集中點會偏移至石材邊緣——這就解釋了為什么有些項目窗臺板底下總掉小碎渣。去年幫一個學(xué)校修幕墻，把原4mm膠縫補到5.8mm，三年沒再報修。

還有個隱形殺手：膠縫沒打滿。工人圖快，槍嘴斜著拖一下，看著是滿了，X光拍出來中間全是氣泡。我們廠現(xiàn)在驗收必用內(nèi)窺鏡抽檢，氣泡率＞8%整批膠退場。氣泡多的膠縫，水汽滲透速度是實心膠的4.3倍——這個數(shù)據(jù)來自建科院2021年那份《石材幕墻接縫密封性能實測報告》第37頁。

最后說個實在的：膠不是越貴越好。某進口品牌單價是國產(chǎn)的3.8倍，但用于石灰石時，因pH值不兼容，反而比國產(chǎn)膠早兩年失效。我們廠現(xiàn)在給不同石材配不同膠，不是按價格分檔，是按碳酸鈣含量、孔隙率、表面能三個實測值交叉匹配。上周剛給大理巖項目調(diào)出新配方，膠體與石材接觸角從52°降到28°，粘結(jié)更牢。

膠縫這事，真不是貼膏藥。它像一道呼吸閥，太緊憋死，太松漏風(fēng)。我們廠切石頭，也看膠縫，看得比板面平整度還細。
